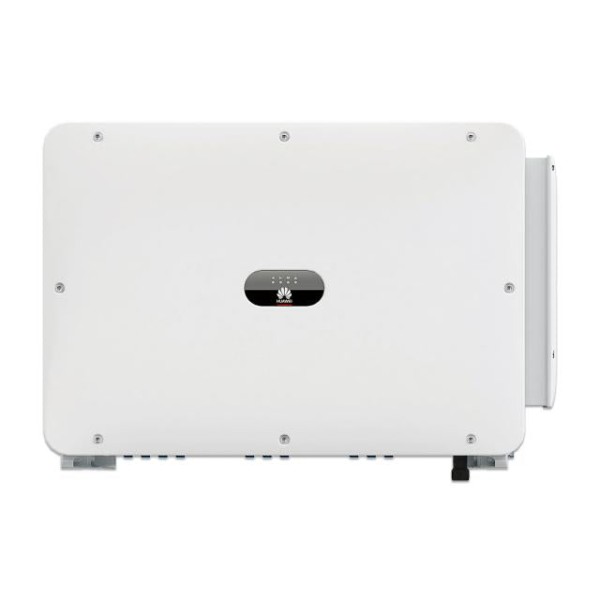

HUAWEI SUN2000-100KTL-H1 Wechselrichter
HUAWEI SUN2000-100KTL-AFCI Wechselrichter
100 kW, 3-phasig, 10 MPP-Tracker, IP66, AFCI
Produktbeschreibung
Der HUAWEI SUN2000-100KTL-AFCI ist ein leistungsoptimierter Dreiphasen-Wechselrichter der Spitzenklasse – konzipiert für Großanlagen mit höchsten Anforderungen an Effizienz, Sicherheit und Flexibilität. Mit 100.000 W Nennleistung, 10 unabhängigen MPP-Trackern und einem maximalen Wirkungsgrad von 98,8 % bietet er maximale Energieausbeute. Die Kommunikation erfolgt über RS485, optional auch per 4G-Modul. Durch integriertes WLAN und die FusionSolar App lässt sich das Gerät einfach installieren und betreiben.
Technische Merkmale
| Merkmal | Wert |
|---|---|
| AC-Nennleistung | 100.000 W |
| Max. Scheinleistung | 110.000 VA |
| Netzanschluss | 3-phasig (277 V / 480 V) |
| Max. Ausgangsstrom | 152 A @ 380 V / 144,4 A @ 400 V |
| AC-Netzfrequenz | 50/60 Hz |
| Leistungsfaktor | einstellbar 0,8 kap. … 0,8 ind. |
| Klirrfaktor (THD) | < 3 % |
Eingangsseitige DC-Daten
| Merkmal | Wert |
|---|---|
| Max. Eingangsspannung | 1.100 V |
| MPPT-Spannungsbereich | 200 – 1.000 V |
| Nenn-Eingangsspannung | 600 V |
| Startspannung | 200 V |
| MPP-Tracker | 10 |
| Eingänge gesamt | 20 |
| Max. Eingangsstrom/MPPT | 26 A |
| Max. Kurzschlussstrom | 40 A |
Wirkungsgrad
| Typ | Wirkungsgrad |
|---|---|
| Max. Wirkungsgrad | 98,8 % |
| Europäischer Wirkungsgrad | 98,6 % |
Mechanische Daten
| Merkmal | Wert |
|---|---|
| Abmessungen (B × H × T) | 1.035 × 700 × 365 mm |
| Gewicht (inkl. Montageplatte) | 90 kg |
| Kühlung | Intelligente Luftkühlung |
| Geräuschpegel | niedrig, ventilatorgesteuert |
| Schutzklasse | IP66 |
| Topologie | Transformatorlos |
| Energieverbrauch nachts | < 3,5 W |
Sicherheits- & Schutzfunktionen
-
AFCI (Lichtbogenerkennung): Ja
-
DC/AC Überspannungsschutz: Typ II
-
DC-Lasttrennschalter: Ja
-
Fehlerstromüberwachung: Ja
-
Isolationsüberwachung: Ja
-
Inselnetzerkennung: Ja
-
String-Überwachung: Ja
-
Verpolungsschutz & Kurzschlussschutz: Ja
Kommunikation & Schnittstellen
| Merkmal | Ausstattung |
|---|---|
| Schnittstellen | RS485, MBUS, optional 4G |
| WLAN | integriert, via FusionSolar App |
| Kompatibilität | SmartLogger300A03 (mit Isolationstransformator) |
Zertifizierungen & Normen
-
EN/IEC 62109-1/-2
-
IEC 62116, IEC 60068, IEC 61683
-
EN 50530, IEC 61727
-
Netzanschlussstandards: VDE-AR-N4105, EN 50549-1/-2, RD 1699, RD 661, C10/11
Lieferumfang
-
PV-Steckverbinder
-
Bluetooth-Dongle (für Inbetriebnahme per App)
-
Wandhalterung
Besondere Vorteile
-
10 MPPT-Eingänge für optimale Flexibilität bei der Modulkonfiguration
-
Hoher Wirkungsgrad auch bei Teillast
-
IP66 – perfekt für alle Außenanwendungen
-
Extrem geringe Eigenverluste
-
Ideal für große Solarparks und Gewerbedächer
